10.1 ίντσα MCU LCD, 220.4 οθόνη αφής περιοχής 65K TFT LCD εξέτασης × 129.1

Μεγάλες Εικόνας : 10.1 ίντσα MCU LCD, 220.4 οθόνη αφής περιοχής 65K TFT LCD εξέτασης × 129.1 Καλύτερη τιμή

Λεπτομέρειες:

Πιστοποίηση:	FCC, CE, RoHS, ISO9001:2008
Αριθμό μοντέλου:	STI101WT-01

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 κομμάτι
Τιμή:	USD $245
Συσκευασία λεπτομέρειες:	Πλαίσιο / carton
Όροι πληρωμής:	Μ / Τ, Western Union, Paypal

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Κλίμακα επίδειξης:	16:9	Ψήφισμα:	1024*600
Χρώματα:	65K	CPU:	Φλοιός
Φωτισμός:	LED	Διασύνδεση:	RS232/RS485/CMOS/USB
Κατηγορία LCD:	Α
Επισημαίνω:	ενότητα γραφικής επίδειξης LCD , Ενότητα επιτροπής LCD

10.1 ίντσα MCU LCD, 220.4 οθόνη αφής περιοχής 65K TFT LCD εξέτασης × 129.1

Πλεονέκτημα:

Με την ΚΜΕ & τη Drive συσκευή

Ελεγχόμενος από οποιοδήποτε MCU

Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών

επίδειξη 65536 χρώματος TFT

Οθόνη αφής

Διεπαφή RS232/TTL UART & λιμένας USB

Ευρεία σειρά τάσης

Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα

Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης!

Παράμετροι προϊόντων

Πρότυπο: STI101WT-01 (βιομηχανικός τύπος)

Φυσική παράμετρος
Πρότυπο	STI101WT-01
Μέγεθος (ίντσα)	10.1»
Ψήφισμα	1024×RGB×600
Διάστημα εικονοκυττάρου	0.1905 χιλ. × 0.0635 χιλ. (H×V)
Χρώμα	65536 χρώματα (δεκαεξάμπιτα)
Περιοχή εξέτασης	220.4mm×129.1mm
Γενική διάσταση	246.5mm×147.8mm×16.5mm (Ν) /18.5mm (Τ)
Καθαρό βάρος	765g (Ν) /795g (Τ)
Επιτροπή TFT	Μια επιτροπή βιομηχανίας επιπέδων
Οθόνη αφής	Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων Ή χωρίς οθόνη αφής είναι προαιρετικός.
Παράμετρος Backlight
Τύπος Backlight	Οδηγήσεις
Φωτεινότητα	500 cd/m2 (Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.)
Αντίθεση	500:1
Ζωή Backlight	30.000 ώρες
Γωνία εξέτασης	70°/70°/50°/60° (L/R/U/D)
Θερμοκρασία εργασίας	-20°C ~ +70°C
Υγρασία εργασίας	60°C, 90%
Θερμοκρασία αποθήκευσης	-30°C ~ +85°C
Τρόπος οθόνης	Ψηφιακός
Παράμετρος απόδοσης
ΚΜΕ	CortexM3 STM32F103
Ελεγκτής LCD	CPLD EPM240
Αναζωογονήστε το ποσοστό	60 Hz
Ταχύτητα μετατροπής εικόνων	46 ms/picture (22 pictures/s)
Αστραπιαία σκέψη	Πρότυπα 128m, επέκταση 4GB
Ποσό μνήμης για την εικόνα	236 εικόνες
Διεπαφή	Διεπαφή RS232/TTL UART (Επεκταθείτε σε RS485 τόσο επάνω.)
Μεταφόρτωση εικόνων	MiniUSB 2.0 (12Mbps) & κάρτα SD
Σειρά τάσης	DC5.0V ~ 20V (χαρακτηριστική αξία: 12V)
Δύναμη	5.0 W
Έκθεση δοκιμής
MTBF	4,250,000 Χ
Θερμοκρασία εργασίας	-30 °C ~ +85°C
Υγρασία αέρα	60°C, 90%
Συνεχής δοκιμή δόνησης	10-55Hz, 1.5mm, 10G
Δοκιμή επιτάχυνσης αντίκτυπου	6ms, 100G
Δοκιμή ESD	10KV
Δοκιμή αξιοπιστίας ακτινοβολίας	44W

Κύριο μέγεθος της ενότητας TFT LCD
Μέγεθος	Ψήφισμα
3.5»	320*240
4.3»	480*272
5»	640480 480272 800*480
5.6»	640*480
7»	800480 800600 1024*600
8»	800600 800480 1024*768
9»	800*480
10.4»	800*600
12.1»	800*600
15.1»	1024*768

Άλλα πρότυπα

Κύριο μέγεθος της ενότητας TFT LCD
Μέγεθος	Ψήφισμα
3.5»	320*240
4.3»	480*272
5»	640480 480272 800*480
5.6»	640*480
7»	800480 800600 1024*600
8»	800600 800480 1024*768
9»	800*480
10.4»	800*600
12.1»	800*600
15.1»	1024*768

Λειτουργία:

Εύχρηστοι, υπάρχουν μόνο 3 βήματα που πρέπει να κάνετε.

1. Σχεδιάστε μια ομάδα «γραφικού ενδιάμεσου με τον χρήστη» που χρειάζεστε.

2. Συνδέστε τον εξοπλισμό σας με την ενότητα tft-LCD μας από RS232, το λιμένα RS485 ή τη λογική TTL άμεσα.

3. Γράψτε ένα πρόγραμμα ελέγχου για οποιοδήποτε MCU για να απασχοληθεί η TFT-ενότητα μέσω των «συνόλων εντολής».

Αρχή εργασίας:

Η ενότητα tft-LCD επικοινωνεί με τον κύριο ελεγκτή μέσω της εντολής, και έπειτα ο κύριος ελεγκτής θα έλεγχε τη μηχανή για να εργαστεί μετά από να λάβει την εντολή.

Παρακαλώ σημειώστε: Ο κύριος ελεγκτής μπορεί να σχεδιαστεί από το μηχανικό με οποιοδήποτε MCU.

Περιγραφή λογισμικού

Σας προσφέρουμε 3 απλά λογισμικά για να εργαστούμε με την ενότητα tft-LCD.

1. Βοηθητικό λογισμικό: Για να φορτώσει τις εικόνες και τα αρχεία στην ενότητα tft-LCD, και να καταδείξουν τις εντολές.

2. Λογισμικό ελέγχου αφής: Για να δημιουργήσει το αρχείο ελέγχου.

3. Λογισμικό πηγών: Για να δημιουργήσει το αρχείο πηγών.

Περίοδος εξουσιοδότησης

1. Η περίοδος εξουσιοδότησης θα διαρκέσει 3 έτη μετά από την παράδοση.

2. Εάν υπάρχει οποιοδήποτε τεχνικό ή ποιοτικό πρόβλημα στην περίοδο εξουσιοδότησης, εγγυώμαστε ότι τα αγαθά θα αντικατασταθούν από το νέο προϊόν άνευ όρων.

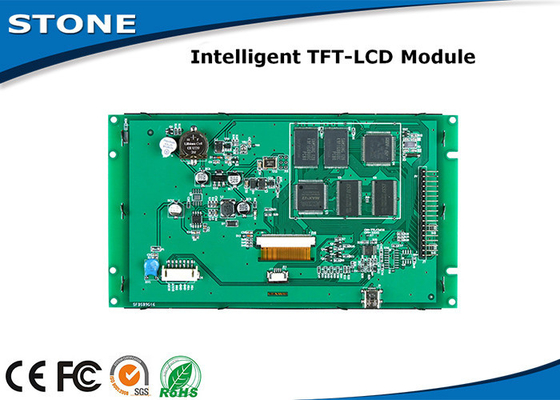

Εικόνα προϊόντων:

10.1 ίντσα MCU LCD, 220.4 οθόνη αφής περιοχής 65K TFT LCD εξέτασης × 129.1 0
