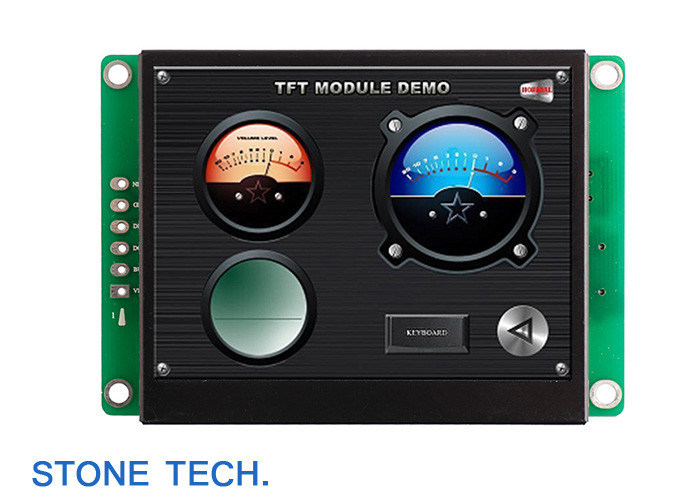

5.7» ενότητα 640 × 480 οθόνης αφής LCD γραφική LCD ενότητα ψηφίσματος

Φυσική παράμετρος

Πρότυπο:

STA057WT-01

Μέγεθος (ίντσα):

5.7 " «

Ψήφισμα:

640×RGB×480

Εικονοκύτταρο που χωρίζει κατά διαστήματα:

0.1905mm×0.0635mm (H×V)

Χρώμα:

65536 χρώματα (δεκαεξάμπιτα)

Περιοχή εξέτασης:

116.2mm×87.1mm

Γενική διάσταση:

136.7mm×87.1mm×16.5mm (Ν) /18.5mm (Τ)

Καθαρό βάρος:

240g (Ν) /275g (Τ)

Επιτροπή TFT:

Μια επιτροπή βιομηχανίας +Level

Οθόνη αφής:

Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων

Ή χωρίς οθόνη αφής είναι προαιρετικός.

Παράμετρος Backlight

Τύπος Backlight:

Οδηγήσεις

Φωτεινότητα:

700cd/m2

(Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.)

Αντίθεση:

500:1

Ζωή Backlight:

50000 ώρες

Γωνία εξέτασης:

70°/70°/50°/70° (L/R/U/D)

Θερμοκρασία εργασίας:

-30℃ ~ +85℃

Υγρασία εργασίας:

60℃, 90%

Θερμοκρασία αποθήκευσης:

-30℃ ~ +85℃

Τρόπος οθόνης:

Ψηφιακός

Παράμετρος απόδοσης

ΚΜΕ:

CortexM3 STM32F103 200MHz

Ελεγκτής LCD:

CPLD EPM240

Αναζωογονήστε το ποσοστό:

60Hz

Ταχύτητα μετατροπής εικόνων:

30 ms/picture (33 pictures/s)

Αστραπιαία σκέψη:

Τυποποιημένο 2GB, επέκταση 4GB

Ποσό μνήμης για την εικόνα:

314 εικόνες

Διεπαφή:

RS232 διεπαφή του /TTL UART

(Επεκταθείτε σε RS485 τόσο επάνω.)

Εικόνες που μεταφορτώνουν:

MiniUSB2.0 (12Mbps)

Σειρά τάσης:

DC4.5V ~ 35V (χαρακτηριστική αξία: 12V)

Δύναμη:

3.5W

Έκθεση δοκιμής

MTBF:

4,250,000 Χ

Θερμοκρασία εργασίας:

-30℃ ~ +85℃

Υγρασία αέρα:

60℃, 90%

Συνεχής δόνηση που εξετάζει:

10-55Hz, 1.5mm, 10G

Επιτάχυνση αντίκτυπου που εξετάζει:

6ms, 100G

ESD που εξετάζει:

10KV

Δοκιμή αξιοπιστίας ακτινοβολίας

44W
