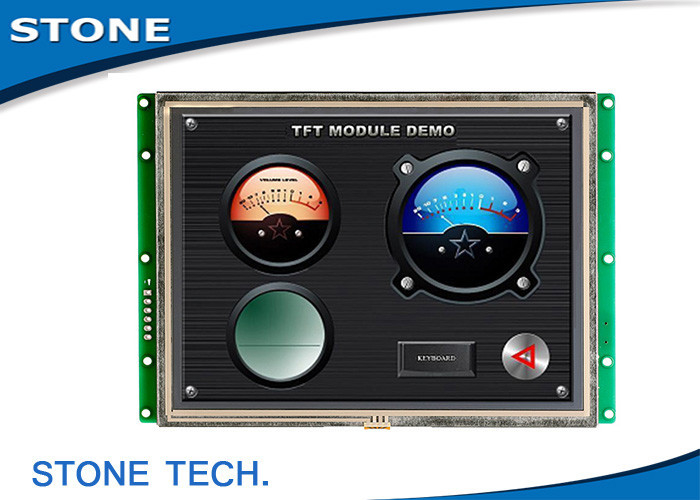

Ψηφιακή ενότητα επίδειξης βιομηχανίας LCD/τμηματική LCD ενότητα RoHS

Φυσική παράμετρος

Πρότυπο:

STA080WT-01

Μέγεθος (ίντσα):

8.0 " «

Ψήφισμα:

800×RGB×600

Εικονοκύτταρο που χωρίζει κατά διαστήματα:

0.1905mm×0.0635mm (H×V)

Χρώμα:

65536 χρώματα (δεκαεξάμπιτα)

Περιοχή εξέτασης:

162.0 mm×121.5 χιλ.

Διάσταση επίδειξης:

164.0 mm×123.5 χιλ.

Γενική διάσταση:

204.8 mm×142.4mm×20mm (Ν)/22mm (Τ)

Καθαρό βάρος:

435g) (Ν/550g (Τ)

Επιτροπή TFT:

A+ επιτροπή βιομηχανίας επιπέδων

Οθόνη αφής:

Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων
Ή χωρίς οθόνη αφής είναι προαιρετικός.

Παράμετρος Backlight

Τύπος Backlight:

Οδηγήσεις

Φωτεινότητα:

450cd/m2
(Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.)

Αντίθεση:

500:1

Ζωή Backlight:

50.000 ώρες

Γωνία εξέτασης:

70°/70°/50°/70° (L/R/U/D)

Θερμοκρασία εργασίας:

-30℃ ~ +85℃

Υγρασία εργασίας:

60℃, 90%

Θερμοκρασία αποθήκευσης:

-30℃ ~ +85℃

Τρόπος οθόνης:

Ψηφιακός

Παράμετρος απόδοσης

ΚΜΕ:

CortexM3 STM32F103 200MHz

Ελεγκτής LCD:

CPLD EPM240

Αναζωογονήστε το ποσοστό:

60Hz

Ταχύτητα μετατροπής εικόνων:

47 ms/picture (21 pictures/s)

Αστραπιαία σκέψη:

Τυποποιημένο 2GB, επέκταση 4GB

Ποσό μνήμης για την εικόνα:

236 εικόνες

Διεπαφή:

RS232 διεπαφή του /TTL UART
(Επεκταθείτε σε RS485 τόσο επάνω.)

Εικόνες που μεταφορτώνουν:

MiniUSB2.0 (12Mbps)

Σειρά τάσης:

DC4.5V ~ 35V (χαρακτηριστική αξία: 12V)

Δύναμη:

4W

Έκθεση δοκιμής

MTBF:

4,250,000 Χ

Θερμοκρασία εργασίας:

-30℃ ~ +85℃

Υγρασία αέρα:

60℃, 90%

Συνεχής δόνηση που εξετάζει:

10-55Hz, 1.5mm, 10G

Επιτάχυνση αντίκτυπου που εξετάζει:

6ms, 100G

ESD που εξετάζει:

10KV

Δοκιμή αξιοπιστίας ακτινοβολίας

44W

Κύριο μέγεθος της ενότητας TFT LCD

Μέγεθος

Ψήφισμα

3.5»

320×RGB×240

4.3 " «

480×RGB×272

5.0»

640×RGB×480

5.6 " «

640×RGB×480

5.7»

640×RGB×480

6.5 " «

640×RGB×480

7.0 " «

800×RGB×480

8.0 " «

800×RGB×600

8.4 " «

800×RGB×600

10.2 " «

1024×RGB×600

10.4 " «

800×RGB×600

12.1 " «

1024×RGB×768

15.0 " «

1024×RGB×768

15.6 " «

1366×RGB×768

18.5»

1366×RGB×768
