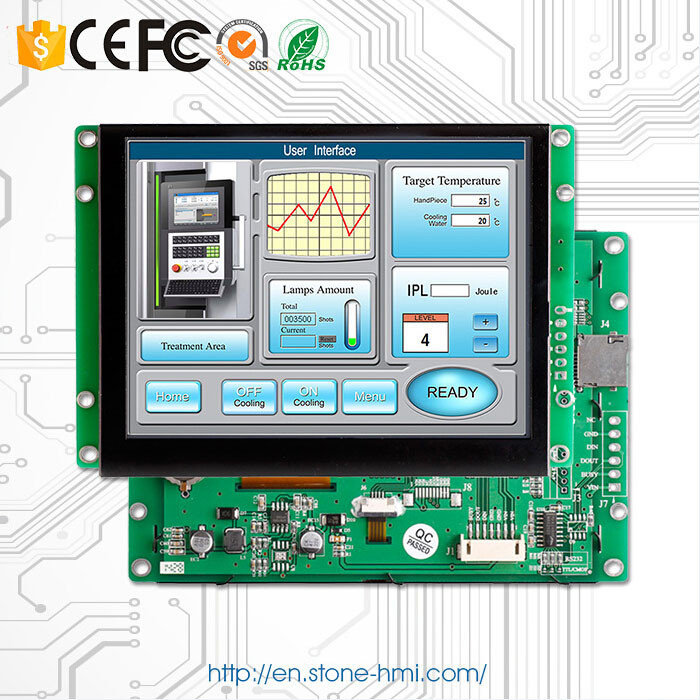

βιομηχανικός βαθμός ενότητα TFT LCD με τον πίνακα κίνησης PCB και τη διεπαφή RS232
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| μοντέλο: | STI104WT-01 | Μέγεθος (ίντσα): | 10.4 |
|---|---|---|---|
| Ψήφισμα: | 800×RGB×600 | χρώμα: | δεκαεξάμπιτος |
| Τύπος: | Βιομηχανικός τύπος | Διασύνδεση: | RS232/RS485/TTL |
| Υψηλό φως: | ενότητα συνήθειας LCD,tft ενότητες επίδειξης |
||
βιομηχανικός βαθμός ενότητα TFT LCD με τον πίνακα κίνησης PCB και τη διεπαφή RS232
Περιγραφή προϊόντων
1. Ελεγχόμενος από οποιοδήποτε MCU μέσω των απλών «συνόλων εντολής»
2. Χρησιμοποιημένος όπως αφή-σύστημα ελεγκτών & επίδειξης tft-LCD
εύκολο λογισμικό 3. 3 για να σας βοηθήσει να τρέξετε το προϊόν μας.
Αρχή εργασίας
Η ενότητα tft-LCD επικοινωνεί με τον κύριο ελεγκτή μέσω της εντολής, κατόπιν ο κύριος ελεγκτής θα έλεγχε τη μηχανή για να εργαστεί μετά από να λάβει τις εντολές.
Παρακαλώ σημειώστε: Ο κύριος ελεγκτής μπορεί να σχεδιαστεί από το μηχανικό με οποιοδήποτε MCU.
Περιγραφή λογισμικού
1. Σχεδιάστε μια ομάδα όμορφου «γραφικού ενδιάμεσου με τον χρήστη» που χρειάζεστε.
2. Συνδέστε τον εξοπλισμό σας με την ενότητα tft-LCD μας από RS232, το λιμένα RS485 ή τη λογική TTL άμεσα, έτοιμοι προς χρήση.
3. Γράψτε ένα απλό πρόγραμμα για το MCU για να ελεγχθεί η ενότητα tft-LCD μέσω των ισχυρών «συνόλων εντολής» (κώδικας ΔΕΚΑΕΞΑΔΙΚΟΎ).
Αυτός είναι όλος. Εξοικονόμηση πολλών χρόνου και κόστους ανάπτυξης για το μηχανικό.
Παραδείγματος χάριν: Εντολή εικόνας 0x70.
Στείλετε: «0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C»
|
|
Εισαγωγή |
Παράδειγμα |
Σημείωση |
|
AA |
Κεφάλι πλαισίων |
|
Προϊστάμενος πλαισίων μιας εντολής |
|
0x70 |
Κώδικας εντολής |
|
|
|
Pic_ID |
Αριθμός ακολουθίας από την τρέχουσα εικόνα |
0x00 0x01 |
Παρουσιάστε εικόνα - 01 |
|
CC 33 C3 3C |
Τέλος πλαισίων |
|
Τέλος πλαισίων μιας εντολής |
Θα προσφέραμε μια απλή εργαλειοθήκη για να σας βοηθήσουμε για να εργαστούμε με την ενότητα tft-LCD στο PC.
1. Βοηθητική λειτουργία: επιδείξτε πώς να στείλει την εντολή που τίθεται ως στόχος να ελέγξει την επίδειξη TFT.
2. Μεταφορτώστε τη λειτουργία: Μεταφορτώστε τις εικόνες και τα αρχεία διαμόρφωσης στην ενότητα TFT
3. Αγγίξτε τη λειτουργία ελέγχου: Καθορίστε πολλά κουμπιά στο ενδιάμεσο με τον χρήστη, κατόπιν δημιουργήστε μια διαμόρφωση αφής
αρχείο.
4. Λογισμικό πηγών: Δημιουργήστε το αρχείο διαμόρφωσης πηγών.
Παράμετρος προϊόντων
Πρότυπο: STI104WT-01 (βιομηχανικός τύπος)
|
Φυσική παράμετρος |
|
|
Πρότυπο |
STI104WT-01 |
|
Μέγεθος (ίντσα) |
10.4» |
|
Ψήφισμα |
800×RGB×600 |
|
Διάστημα εικονοκυττάρου |
0.1905 χιλ. × 0.0635 χιλ. (H×V) |
|
Χρώμα |
65536 χρώματα (δεκαεξάμπιτα) |
|
Περιοχή εξέτασης |
211.2 χιλ. × 158.4 χιλ. |
|
Γενική διάσταση |
247.4 χιλ. × 176.8 χιλ. × 17.4 χιλ. (Ν)/ 19 χιλ. (Τ) |
|
Καθαρό βάρος |
765 γ (Ν)/805 γ (Τ) |
|
Επιτροπή TFT |
Μια επιτροπή βιομηχανίας επιπέδων |
|
Οθόνη αφής |
Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων Ή χωρίς οθόνη αφής είναι προαιρετικός. |
|
Παράμετρος Backlight |
|
|
Τύπος Backlight |
Οδηγήσεις |
|
Φωτεινότητα |
300 cd/m2 (Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.) |
|
Αντίθεση |
500:1 |
|
Ζωή Backlight |
30.000 ώρες |
|
Γωνία εξέτασης |
70°/70°/50°/60° (L/R/U/D) |
|
Θερμοκρασία εργασίας |
-20°C ~ +70°C |
|
Υγρασία εργασίας |
55°C, 85% |
|
Θερμοκρασία αποθήκευσης |
-30°C ~ +85°C |
|
Τρόπος οθόνης |
Ψηφιακός |
|
Παράμετρος απόδοσης |
|
|
ΚΜΕ |
CortexM3 STM32F103 |
|
Ελεγκτής LCD |
CPLD EPM240 |
|
Αναζωογονήστε το ποσοστό |
60Hz |
|
Ταχύτητα μετατροπής εικόνων |
47 ms/picture (21 pictures/s) |
|
Αστραπιαία σκέψη |
Πρότυπα 256m, επέκταση 2GB |
|
Ποσό μνήμης για την εικόνα |
227 εικόνες |
|
Διεπαφή |
Διεπαφή RS232/RS485/TTL UART |
|
Μεταφόρτωση εικόνων |
MiniUSB2.0 (12Mbps) & κάρτα SD |
|
Σειρά τάσης |
DC5.0V ~ 20V (χαρακτηριστική αξία: 12V) |
|
Δύναμη |
3.0 W |
|
Έκθεση δοκιμής |
|
|
MTBF |
4,250,000H |
|
Θερμοκρασία εργασίας |
-20°C ~ +70°C |
|
Υγρασία αέρα |
60°C, 90% |
|
Συνεχής δοκιμή δόνησης |
10-55Hz, 1.5mm, 10G |
|
Δοκιμή επιτάχυνσης αντίκτυπου |
6ms, 100G |
|
Δοκιμή ESD |
10KV |
|
Δοκιμή αξιοπιστίας ακτινοβολίας |
44W |
Πλεονεκτήματα
|
Με την ΚΜΕ & τη Drive συσκευή |
|
Ελεγχόμενος από οποιοδήποτε MCU |
|
Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών |
|
επίδειξη 65536 χρώματος TFT |
|
Οθόνη αφής |
|
ΔΙΕΠΑΦΉ RS232/RS485/TTL UART & ΛΙΜΈΝΑΣ USB |
|
Ευρεία σειρά τάσης |
|
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα |
|
Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης! |
|
Χρησιμοποιημένος ως αφή-ελεγκτής, σύστημα επίδειξης tft-LCD, κ.λπ. |
Εύκολος!!! Ισχυρός!!! Διάσωση!!!
Η ευφυής ενότητα tft-LCD μπορεί να ελεγχθεί από οποιοδήποτε MCU μέσω της ισχυρής & εύκολης εντολής μας
Σύνολο (κώδικας ΔΕΚΑΕΞΑΔΙΚΟΥ), έτσι
πολλοί από το μηχανικό σε περισσότερο από 50 χώρες απολαμβάνουν το προϊόν μας για το νέο πρόγραμμα.
Κύριο μέγεθος της ενότητας TFT LCD
|
Μέγεθος |
Ψήφισμα |
|
3.5» |
320*240 |
|
4.3» |
480*272 |
|
5» |
640*480 480*272 800*480 |
|
5.6» |
640*480 |
|
5.7» |
640*480 |
|
7» |
800*480 800*600 1024*600 |
|
8» |
800*600 800*480 1024*768 |
|
8.4» |
800*600 |
|
10.1» |
1024*600 |
|
10.4» |
800*600 |
|
12.1» |
800*600 |
|
15.1» |
1024*768 |
Προϊόν
Appliaction
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα σε περισσότερο από 50 χώρες.
1.instrument
2.civil ηλεκτρονικός
3.medical&beauty
4.machinery
5.electronic εξοπλισμός
6.automation
7.VEHICLE
