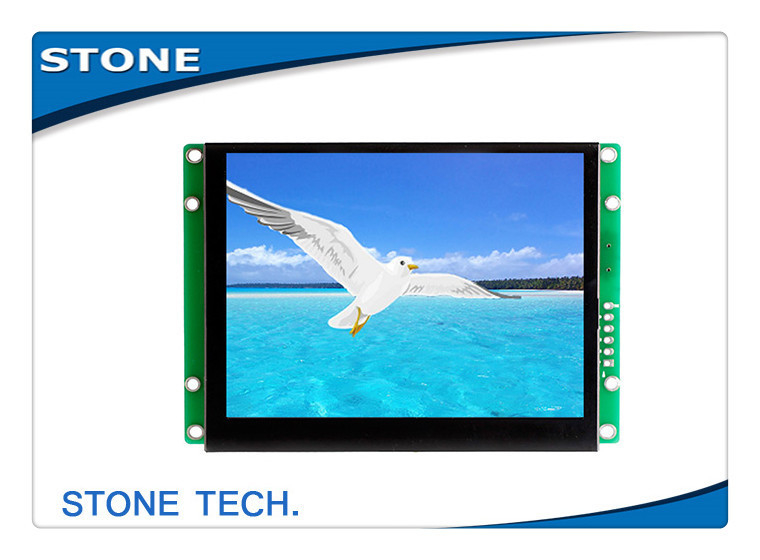

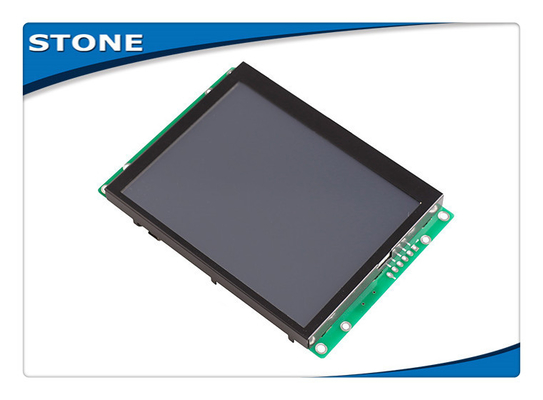

5.6» ενότητα TFT LCD με την οθόνη αφής οργάνων ελέγχου πινάκων οδηγών
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Μέγεθος: | 5.6» | χρώμα: | 65 Κ |
|---|---|---|---|
| Ψήφισμα: | 640*480 | Κλίμακα επίδειξης: | 4:3 |
| Φωτισμός: | LED | CPU: | Φλοιός |
| Υψηλό φως: | ενότητα οθόνης αφής,tft επίδειξη χρώματος LCD |
||
5.6» ενότητα TFT LCD με την οθόνη αφής οργάνων ελέγχου πινάκων οδηγών
Εύκολος!!! Ισχυρός!!! Διάσωση!!!
Η ευφυής ενότητα tft-LCD μπορεί να ελεγχθεί από οποιοδήποτε MCU μέσω του ισχυρού & εύκολου συνόλου εντολής μας (κώδικας ΔΕΚΑΕΞΑΔΙΚΟΎ), τόσο πολλοί του μηχανικού σε περισσότερο από 50 χώρες απολαμβάνουν το προϊόν μας για το νέο πρόγραμμα.
1. Σχεδιάστε μια ομάδα όμορφου «γραφικού ενδιάμεσου με τον χρήστη» που χρειάζεστε.
2. Συνδέστε τον εξοπλισμό σας με την ενότητα tft-LCD μας από RS232, το λιμένα RS485 ή τη λογική TTL άμεσα, έτοιμοι προς χρήση.
3. Γράψτε ένα απλό πρόγραμμα για το MCU για να ελεγχθεί η ενότητα tft-LCD μέσω των ισχυρών «συνόλων εντολής» (κώδικας ΔΕΚΑΕΞΑΔΙΚΟΎ).
Αυτός είναι όλος. Εξοικονόμηση πολλών χρόνου και κόστους ανάπτυξης για το μηχανικό.
Παραδείγματος χάριν: Εντολή εικόνας 0x70.
Στείλετε: «0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C»
|
|
Εισαγωγή |
Παράδειγμα |
Σημείωση |
|
AA |
Κεφάλι πλαισίων |
|
Προϊστάμενος πλαισίων μιας εντολής |
|
0x70 |
Κώδικας εντολής |
|
|
|
Pic_ID |
Αριθμός ακολουθίας της τρέχουσας εικόνας |
0x00 0x01 |
Παρουσιάστε εικόνα - 01 |
|
CC 33 C3 3C |
Τέλος πλαισίων |
|
Τέλος πλαισίων μιας εντολής |
Θα προσφέραμε μια απλή εργαλειοθήκη για να σας βοηθήσουμε για να εργαστούμε με την ενότητα tft-LCD στο PC.
1. Βοηθητική λειτουργία: επιδείξτε πώς να στείλει την εντολή που τίθεται ως στόχος να ελέγξει την επίδειξη TFT.
2. Μεταφορτώστε τη λειτουργία: Μεταφορτώστε τις εικόνες και τα αρχεία διαμόρφωσης στην ενότητα TFT
3. Αγγίξτε τη λειτουργία ελέγχου: Καθορίστε πολλά κουμπιά στο ενδιάμεσο με τον χρήστη, κατόπιν δημιουργήστε ένα αρχείο διαμόρφωσης αφής.
4. Λογισμικό πηγών: Δημιουργήστε το αρχείο διαμόρφωσης πηγών.
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα σε περισσότερο από 50 χώρες.

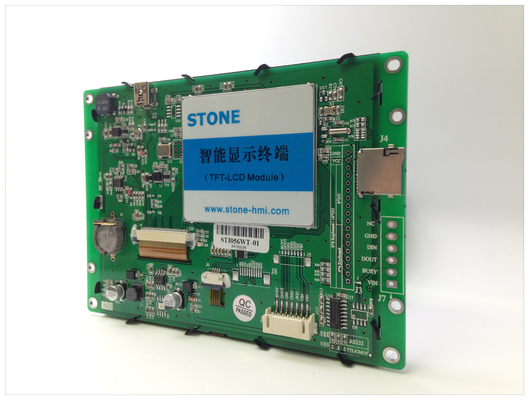

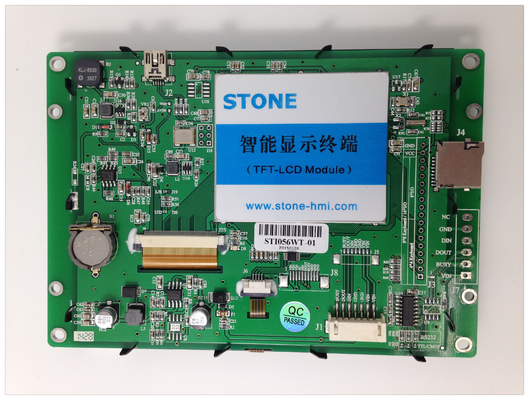

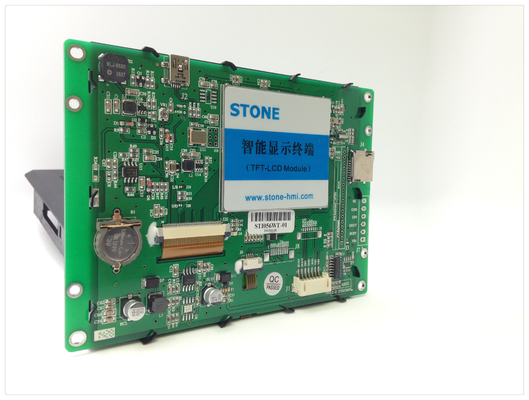

Πρότυπο: STI056WT-01 (βιομηχανικός τύπος)
|
Φυσική παράμετρος |
|
|
Πρότυπο |
STI056WT-01 |
|
Μέγεθος (ίντσα) |
5.6» |
|
Ψήφισμα |
640×RGB×480 |
|
Διάστημα εικονοκυττάρου |
0.1905 χιλ. × 0.0635 χιλ. (H×V) |
|
Χρώμα |
65536 χρώματα (δεκαεξάμπιτα) |
|
Περιοχή εξέτασης |
112.9 χιλ. × 84.67 χιλ. |
|
Γενική διάσταση |
143.5 χιλ. × 101.4 χιλ. × 14.3 χιλ. (Ν)/ 15.9 χιλ. (Τ) |
|
Καθαρό βάρος |
240 γ (Ν)/275 γ (Τ) |
|
Επιτροπή TFT |
Μια επιτροπή βιομηχανίας επιπέδων |
|
Οθόνη αφής |
Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων Ή χωρίς οθόνη αφής είναι προαιρετικός. |
|
Παράμετρος Backlight |
|
|
Τύπος Backlight |
Οδηγήσεις |
|
Φωτεινότητα |
280 cd/m2 (Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.) |
|
Αντίθεση |
500:1 |
|
Ζωή Backlight |
30.000 ώρες |
|
Γωνία εξέτασης |
70°/70°/50°/70° (L/R/U/D) |
|
Θερμοκρασία εργασίας |
-20°C ~ +70°C |
|
Υγρασία εργασίας |
55°C, 85% |
|
Θερμοκρασία αποθήκευσης |
-30°C ~ +85°C |
|
Τρόπος οθόνης |
Ψηφιακός |
|
Παράμετρος απόδοσης |
|
|
ΚΜΕ |
CortexM3 STM32F103 |
|
Ελεγκτής LCD |
CPLD EPM240 |
|
Αναζωογονήστε το ποσοστό |
60Hz |
|
Ταχύτητα μετατροπής εικόνων |
30 ms/picture (33 pictures/s) |
|
Αστραπιαία σκέψη |
Πρότυπα 256m, επέκταση 2GB |
|
Ποσό μνήμης για την εικόνα |
304 εικόνες |
|
Διεπαφή |
Διεπαφή RS232/RS485/TTL UART |
|
Μεταφόρτωση εικόνων |
MiniUSB2.0 (12Mbps) & κάρτα SD |
|
Σειρά τάσης |
DC5.0V ~ 20V (χαρακτηριστική αξία: 12V) |
|
Δύναμη |
2.2 W |
|
Έκθεση δοκιμής |
|
|
MTBF |
4,250,000H |
|
Θερμοκρασία εργασίας |
-20°C ~ +70°C |
|
Υγρασία αέρα |
60°C, 90% |
|
Συνεχής δοκιμή δόνησης |
10-55Hz, 1.5mm, 10G |
|
Δοκιμή επιτάχυνσης αντίκτυπου |
6ms, 100G |
|
Δοκιμή ESD |
10KV |
|
Δοκιμή αξιοπιστίας ακτινοβολίας |
44W |
|
Κύριο μέγεθος της ενότητας TFT LCD |
|
|
Μέγεθος |
Ψήφισμα |
|
3.5» |
320*240 |
|
4.3» |
480*272 |
|
5» |
640*480 480*272 800*480 |
|
5.6» |
640*480 |
|
5.7» |
640*480 |
|
7» |
800*480 800*600 1024*600 |
|
8» |
800*600 800*480 1024*768 |
|
8.4» |
800*600 |
|
10.1» |
1024*600 |
|
10.4» |
800*600 |
|
12.1» |
800*600 |
|
15.1» |
1024*768 |
|
Με την ΚΜΕ & τη Drive συσκευή |
|
Ελεγχόμενος από οποιοδήποτε MCU |
|
Καμπύλη κειμένων εικόνων επίδειξης |
|
επίδειξη 65536 χρώματος TFT |
|
Ευρεία λειτουργώντας σειρά τάσης |
|
Ευρέως χρησιμοποιημένος στο διάφορο βιομηχανικό τομέα |
|
Με το ισχυρό καθορισμένο πρόγραμμα λογισμικού & εντολής |
|
Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης! |
