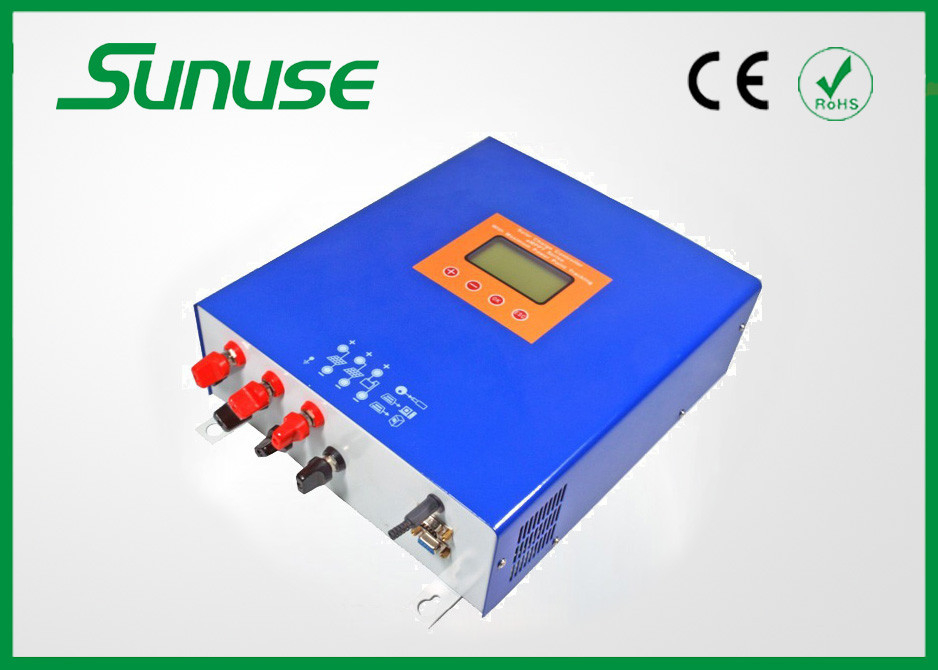

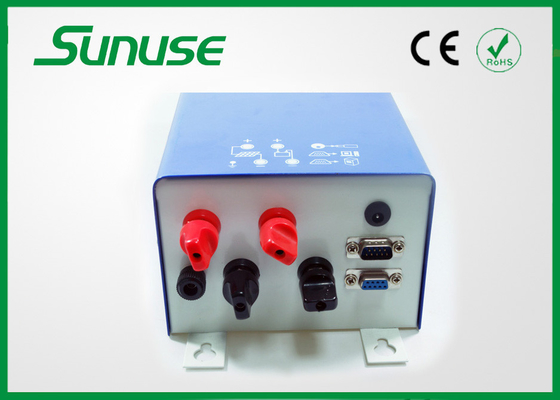

60a 24V/48V 1 καναλιών ευφυής ελεγκτής δαπανών mppt ηλιακός με την επίδειξη LCD

60a ελεγκτής MPPT δαπανών ηλιακού πλαισίου για το ηλιακό ηλεκτρικό σύστημα με την επίδειξη LCD 24V 48V

Γρήγορη λεπτομέρεια:

60A ελεγκτής δαπανών ηλιακών πλαισίων MPPT με την επίδειξη LCD
ευφυής, μέγιστη λειτουργία καταδίωξης Power Point
πολυ-προστατεύστε τη λειτουργία

Προδιαγραφή:

Εισαγωγή τεχνολογίας MPPT:

Μέγιστη καταδίωξη Power Point μέσων MPPT. Κάνει τα ηλιακά πλαίσια να εργαστούν στο μέγιστο σημείο (σημείο Β αποσπάσματος) με τη χρησιμοποίηση της τεχνολογίας μετατροπής δύναμης. eMPPT είναι ο νέος ελεγκτής δαπανών που ερευνάται και που αναπτύσσεται από την επιχείρησή μας, και χρησιμοποιεί το MCU για να ακολουθήσει το μέγιστο Power Point των ηλιακών πλαισίων για να παραγάγει έξυπνα περισσότερη δύναμη από τα ηλιακά πλαίσια.

Διαδικασία χρέωσης που ελέγχει:

Η αρχική τάση φόρτισης της μπαταρίας είναι διαφορετική, eMPPT θα χρησιμοποιήσει τις διαφορετικές στρατηγικές φόρτισης για να οριστικοποιήσει τη διαδικασία φόρτισης. Όταν η αρχική τάση φόρτισης της μπαταρίας είναι χαμηλότερη από 12.6V (για 12V την μπαταρία), η μπαταρία θα περάσει από τρία στάδια ως φόρτιση όγκου, απορρόφησης και να επιπλεύσει. Όταν η αρχική τάση φόρτισης της μπαταρίας είναι υψηλότερη από 12.6V (για 12V την μπαταρία), η μπαταρία θα περάσει από δύο στάδια ως όγκος και φόρτιση επιπλεόντων σωμάτων.

Περίπου MPPT που χρεώνει: Μαζική χρέωση, απορρόφηση που χρεώνει, χρέωση επιπλεόντων σωμάτων

Τάση συστημάτων:

Τάση συστημάτων	Συνιστώμενη σειρά δύναμης
12V	<800w>
24V	<2000w>
48V	<6000w>

Διαμόρφωση ηλιακών πλαισίων:

eMPPT ο ελεγκτής σειράς μπορεί να συνδεθεί με τα μονο ηλιακά πλαίσια και επίσης τα ηλιακά πλαίσια λεπτών ταινιών. Κατά την κατασκευή του συστήματος, σιγουρευτείτε ότι η τάση ανοικτών κυκλωμάτων της σειράς ηλιακών πλαισίων δεν είναι υψηλότερη από τη μέγιστη τάση που επιτρέπεται από τον ελεγκτή. Το διάγραμμα ένα πρόκειται να εισαγάγει τα πρότυπα των επιτροπών μονο ηλιακών πλαισίων και λεπτών ταινιών και των παραμέτρων τους. Το διάγραμμα 2 είναι η λύση διαμόρφωσης για 12V, 24V και 48V το σύστημα για τα ηλιακά πλαίσια.

Λειτουργία:

1. Μέγιστη τεχνολογία καταδίωξης Power Point

Το κύκλωμα μετατροπής Buck χρήσεων ελεγκτών και τεχνολογία MCU για να ακολουθήσει το μέγιστο Power Point για να εφαρμόσει τη μέγιστη δύναμη παραγωγής των ηλιακών πλαισίων στη διαφορετικές ένταση και τη θερμοκρασία φωτισμού. Ο αλγόριθμος MPPT αυξάνει την αποδοτικότητα του συστήματος PV σας και μειώνει την ποσότητα ηλιακών πλαισίων.

2. Πολυβάθμιος έλεγχος δαπανών

Η αρχική τάση φόρτισης της μπαταρίας είναι διαφορετική, ο ελεγκτής θα χρησιμοποιήσει τις διαφορετικές στρατηγικές φόρτισης για να οριστικοποιήσει τη διαδικασία φόρτισης. Όταν η αρχική τάση φόρτισης της μπαταρίας είναι χαμηλότερη από 12.4V (για 12V την μπαταρία), η μπαταρία θα περάσει από τρία στάδια ως όγκος, απορρόφηση και φόρτιση επιπλεόντων σωμάτων. Όταν η αρχική τάση φόρτισης της μπαταρίας είναι υψηλότερη από 12.4V (για 12V την μπαταρία), η μπαταρία θα περάσει από δύο στάδια ως όγκος και φόρτιση επιπλεόντων σωμάτων.

3. Τάση χρέωσης διευθετήσιμη

4. Αποζημίωση θερμοκρασίας για την τάση χρέωσης

5. Ανεμιστήρας ελέγχου θερμοκρασίας

6. Στη νύχτα στον ύπνο

7. Μπαταρία προστασία σύνδεσης

8. Ηλιακά πλαίσια προστασία σύνδεσης

9. Προστασία για την μπαταρία απαλλαγή

10. Εσωτερική προστασία υπερθέρμανσης

11. Πέρα από την προστασία τάσης για την εισαγωγή ηλιακών πλαισίων

12. Δύναμη που περιορίζει για την εισαγωγή των ηλιακών πλαισίων

Εφαρμογές:

• Ηλιακό φορητό φως
• Ηλιακά εγχώρια συστήματα
• Τοπ ηλιακές λύσεις στεγών

Προειδοποίηση:

Πρίν συνδέει με το ηλιακό πλαίσιο, παρακαλώ συνδέστε τον ελεγκτή με την μπαταρία μην χρησιμοποιήστε τη δύναμη ανεφοδιασμού ηλιακών πλαισίων
στα φορτία άμεσα.

Σημειώσεις:

Μην χρησιμοποιήστε lamplight για να χρεώσετε το ηλιακό πλαίσιο (lamplight είναι πάρα πολύ αδύνατο για να χρεώσει)
Η ΣΥΝΕΧΗΣ πηγή ισχύος για να αντικαταστήσει το ηλιακό πλαίσιο θα προκαλέσει τα προβλήματα στον ελεγκτή.
Επιλέξτε το κατάλληλο καλώδιο που η διάμετρος δεν πρέπει να είναι πάρα πολύ μικρή, παρακαλώ να αναφέρει στην παράμετρο.
