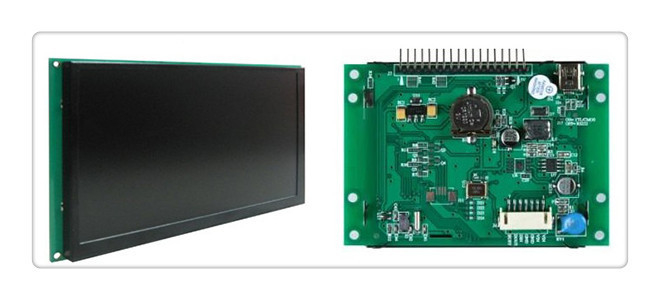

Ενότητα υψηλού ψηφίσματος TFT LCD 3.5 ίντσα 60Hz με το λιμένα UART

Φυσική παράμετρος

Πρότυπο

STI035WT-01

Μέγεθος (ίντσα)

3.5»

Ψήφισμα

320×RGB×240

Διάστημα εικονοκυττάρου

0.1905 χιλ. × 0.0635 χιλ. (H×V)

Χρώμα

65536 χρώματα (δεκαεξάμπιτα)

Περιοχή εξέτασης

69.9 χιλ. × 52.53 χιλ.

Γενική διάσταση

93.21 χιλ. × 65.3 χιλ. × 13.5 χιλ. (Ν)/15 χιλ. (Τ)

Καθαρό βάρος

85g) (Ν/100g (Τ)

Επιτροπή TFT

Μια επιτροπή βιομηχανίας επιπέδων

Οθόνη αφής

Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων

Ή χωρίς οθόνη αφής είναι προαιρετικός.

Παράμετρος Backlight

Τύπος Backlight

Οδηγήσεις

Φωτεινότητα

250 cd/m2

(Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.)

Αντίθεση

500:1

Ζωή Backlight

30.000 ώρες

Γωνία εξέτασης

70°/70°/50°/70° (L/R/U/D)

Θερμοκρασία εργασίας

-20°C ~ +70°C

Υγρασία εργασίας

60°C, 90%

Θερμοκρασία αποθήκευσης

-30°C ~ +85°C

Τρόπος οθόνης

Ψηφιακός

Παράμετρος απόδοσης

ΚΜΕ

CortexM3 STM32F103

Ελεγκτής LCD

CPLD EPM240

Αναζωογονήστε το ποσοστό

60Hz

Ταχύτητα μετατροπής εικόνων

12 ms/picture (83 pictures/s)

Αστραπιαία σκέψη

Πρότυπα 128m, επέκταση 4GB

Ποσό μνήμης για την εικόνα

416 εικόνες

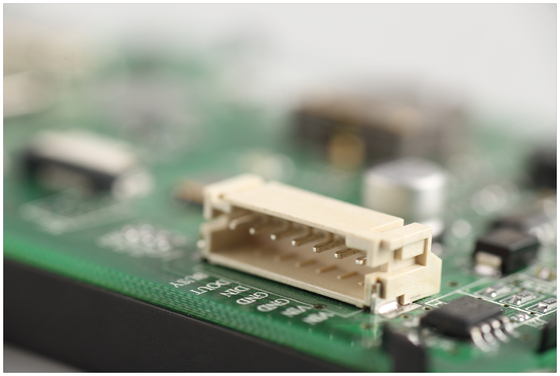

Διεπαφή

Διεπαφή RS232/TTL UART

(Επεκταθείτε σε RS485 τόσο επάνω.)

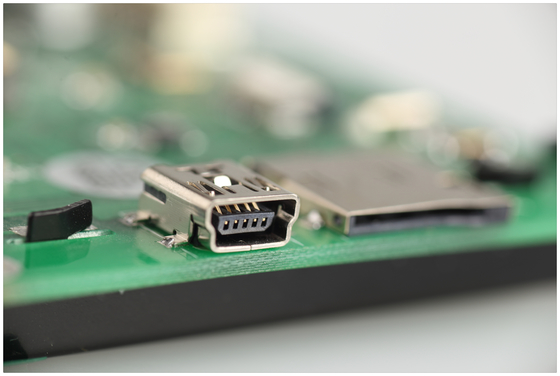

Μεταφόρτωση εικόνων

MiniUSB2.0 (12Mbps) & κάρτα SD

Σειρά τάσης

DC5.0V ~ 35V (χαρακτηριστική αξία: 12V)

Δύναμη

0.8W

Έκθεση δοκιμής

MTBF

4,250,000H

Θερμοκρασία εργασίας

-30°C ~ +85°C

Υγρασία αέρα

60°C, 90%

Συνεχής δοκιμή δόνησης

10-55Hz, 1.5mm, 10G

Δοκιμή επιτάχυνσης αντίκτυπου

6ms, 100G

Δοκιμή ESD

10KV

Δοκιμή αξιοπιστίας ακτινοβολίας

44W

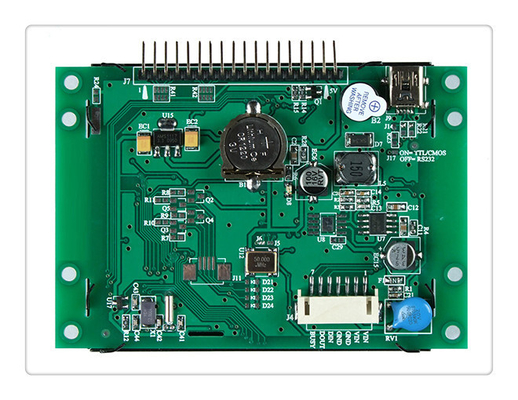

Με την ΚΜΕ & τη Drive συσκευή

Ελεγχόμενος από οποιοδήποτε MCU

Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών

επίδειξη 65536 χρώματος TFT

Οθόνη αφής

ΔΙΕΠΑΦΉ RS232/RS485/TTL UART & ΛΙΜΈΝΑΣ USB

Ευρεία σειρά τάσης

Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα

Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης!

Χρησιμοποιημένος ως αφή-ελεγκτής, σύστημα επίδειξης tft-LCD, κ.λπ.
