Breadboard μητρών σημείων μηχανών ΟΗΕ R3 το /1602 LCD εξάρτηση εκκινητών των σερβο οδηγήσεων για Arduino


Χαρακτηριστικό γνώρισμα:

Για τη βασική εξάρτηση εκκινητών πακέτων στοιχείων τμημάτων πινάκων ΟΗΕ R3, ο πίνακας ψωμιού, ανάβει τους εξαρτώμενους αντιστάτες,
αισθητήρας φλογών κ.λπ.
Μεγάλος για τους εκκινητές και τους αρχαρίους DIY
Αυτά είναι πολύ καλές εξαρτήσεις για τον εκκινητή για να μελετήσουν MCU.
Με αυτήν την εξάρτηση εκκινητών ΟΗΕ R3, είστε σε θέση να μάθετε και να κάνετε πολλών πειραματίζεστε όπως
ανάβοντας επάνω των οδηγήσεων, πάρτε έπειτα των οδηγήσεων για να είστε μια επίδειξη παραγωγής, και να αλληλεπιδράσετε με σας .also εσείς
μπορέστε να μάθετε τις βασικές έννοιες των κουμπιών, τηλεχειρισμός IR με το δέκτη IR.
Χρησιμοποιήστε τους αισθητήρες (φλόγα, αισθητήρας θερμοκρασίας) για να ανιχνεύσετε το περιβάλλον, επίσης αυτό περιλαμβάνει
Σερβο, μηχανή, πίνακας οδηγών ULN2003 για να σας αφήσει να ολοκληρώσετε το μηχανικό έλεγχο των αντικειμένων.
με τις ενότητες LCD για να επιδείξει work.with σας αυτή η εξάρτηση, εσείς θα απολαύσει πολλή διασκέδαση και θα μάθει επίσης
από το

Αυτή η εξάρτηση σας περπατά μέσω των βασικών να χρησιμοποιήσει μέσα χέρια στον τρόπο. Θα μάθετε μέσω της οικοδόμησης αρκετών δημιουργικών

προγράμματα. Η εξάρτηση περιλαμβάνει μια επιλογή των πιό κοινότων. Αρχικός τα βασικά της ηλεκτρονικής, σε πιό σύνθετο

τα προγράμματα, η εξάρτηση θα σας βοηθήσουν να ελέγξετε το φυσικό κόσμο με τον αισθητήρα και τους ενεργοποιητές.

Προδιαγραφές:

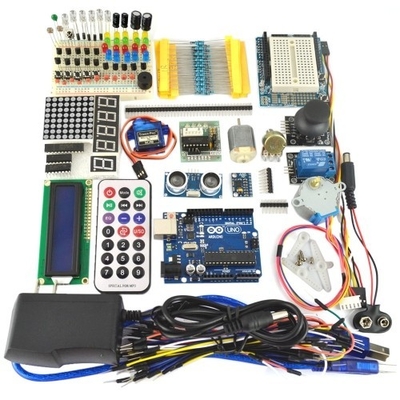

Αριθμός ΚΑΤΑΛΟΓΩΝ ΕΞΑΡΤΗΣΕΩΝ
2012 πίνακας 1 ΟΗΕ R3
Μίνι Breadboard ασπίδα με το μίνι πίνακα 1
Breadboard 1 830 σημείων
Τμήματα BO 1 SMD
Κόκκινα κιτρινοπράσινα 15 οδηγήσεων (κάθε 5pcs)
Σειρήνα 2
Διακόπτης 4
Ψηφιακός σωλήνας 2
Διακόπτης ή διακόπτης 2 υδραργύρου σφαιρών
Photoresistor 3
Ποτενσιόμετρο 1
Αισθητήρας 1 φλογών
Υπέρυθρος δέκτης 1
Αντίσταση 220R, 1K, 10K 15 (κάθε 5pcs)
LM35 αισθητήρας 1 θερμοκρασίας
Καλώδιο 1 USB
Αρσενικό στο αρσενικό καλώδιο αλτών 30
9V συνδετήρας 1 μπαταριών
Μίνι τηλεχειρισμός 1 IR
1602 ενότητα 1 LCD LCD
9G σερβο 1
5V stepper μηχανή + πίνακας 1 οδηγών ULN2003
74HC595 1
8*8 ΜΗΤΡΑ ΣΗΜΕΙΩΝ 1

Περίπου πίνακες για τον ΟΗΕ R3 Instrctino:

Ο ΟΗΕ είναι ένας πίνακας μικροελεγκτών που εδρεύει στο ATmega328. Έχει 14 ψηφιακές εισόδου-εξόδου καρφίτσες (των οποίων 6 μπορούν να χρησιμοποιηθούν ως αποτελέσματα PWM), 6 αναλογικές εισαγωγές, ένα κεραμικό αντηχείο 16 MHZ, μια σύνδεση USB, ένας γρύλος δύναμης, μια επιγραφή ICSP, και ένα κουμπί αναστοιχειοθέτησης. Περιέχει όλα που απαιτούνται για να υποστηρίξουν το μικροελεγκτή απλά το συνδέστε με έναν υπολογιστή με ένα καλώδιο USB ή το τροφοδοτήστε με έναν προσαρμοστή ρεύμα--συνεχές ρεύμα ή η μπαταρία που παίρνει άρχισε.
Ο ΟΗΕ διαφέρει από όλους τους προηγούμενους πίνακες δεδομένου ότι δεν χρησιμοποιεί το USB--τμηματικό τσιπ οδηγών FTDI. Αντ' αυτού, χαρακτηρίζει το Atmega16U2 (Atmega8U2 μέχρι την έκδοση R2) που προγραμματίζεται ως USB--τμηματικός μετατροπέας.
Η αναθεώρηση 2 του πίνακα ΟΗΕ έχει έναν αντιστάτη που τραβά τη 8U2 γραμμή HWB που στηρίζει, καθιστώντας το ευκολότερο να βάλει στον τρόπο DFU.
Η αναθεώρηση 3 του πίνακα έχει τα ακόλουθα νέα χαρακτηριστικά γνωρίσματα:
1.0 pinout: προστιθέμενες καρφίτσες SDA και SCL που είναι πλησίον σε AREF καρφίτσα και δύο άλλες νέες καρφίτσες που τοποθετούνται πλησίον στην καρφίτσα ΑΝΑΣΤΟΙΧΕΙΟΘΈΤΗΣΗΣ, το IOREF που επιτρέπει στις ασπίδες για να προσαρμοστεί στην τάση που παρέχεται από τον πίνακα. Στο μέλλον, οι ασπίδες θα είναι συμβατές και με τον πίνακα που χρησιμοποιεί το AVR, το οποίο λειτουργεί με 5V και με τον οφειλόμενο που λειτουργεί με 3.3V. Ο δεύτερος είναι μια συνδεδεμένη καρφίτσα, η οποία είναι διατηρημένη για μελλοντικούς λόγους.
Ισχυρότερο κύκλωμα ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ.
Το Atmega 16U2 αντικαθιστά 8U2.
«Ο ΟΗΕ» σημαίνει έναν στα ιταλικά και καθορίζεται για να χαρακτηρίσει την επερχόμενη απελευθέρωση ο ΟΗΕ και η έκδοση 1.0 θα είναι οι εκδόσεις αναφοράς, που προωθούν. Ο ΟΗΕ είναι το πιό πρόσφατο σε μία σειρά των πινάκων USB, και πρότυπο αναφοράς για την πλατφόρμα DIY.

Περίληψη του πίνακα ΟΗΕ του 2012 R3
Μικροελεγκτής ATmega328
Λειτουργούσα τάση 5V
Τάση εισαγωγής (που συστήνεται) 7-12V
Τάση εισαγωγής (όρια) 6-20V
Ψηφιακές I/O καρφίτσες 14 (των οποίων 6 παρέχουν την παραγωγή PWM)
Η αναλογική εισαγωγή καρφώνει 6
ΣΥΝΕΧΕΣ ρεύμα ανά I/O καρφίτσα 40 μΑ
ΣΥΝΕΧΕΣ ρεύμα για 3.3V την καρφίτσα 50 μΑ
Αστραπιαία σκέψη 32 KB (ATmega328) των οποίων 0.5 KB που χρησιμοποιούνται από bootloader
SRAM 2 KB (ATmega328)
EEPROM 1 KB (ATmega328)
Ταχύτητα ρολογιών 16 MHZ
