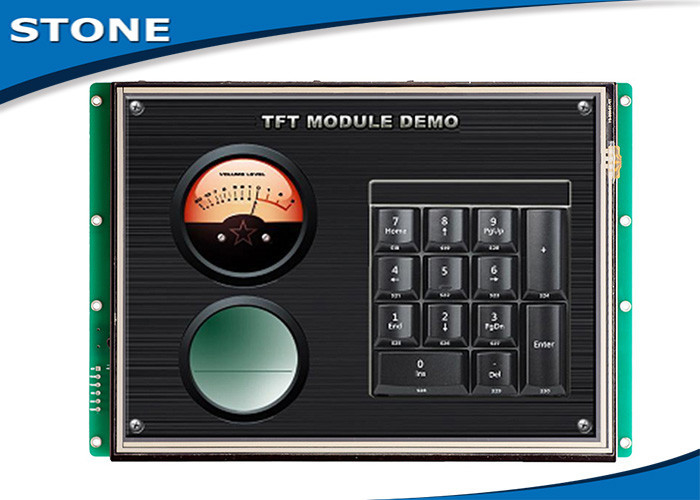

10.4» ελεγκτής οθόνης αφής ΚΜΕ για τη χρήση εξοπλισμού, ενότητα LCD tft

Φυσική παράμετρος

Πρότυπο

STI104WT-01

Μέγεθος (ίντσα)

10.4»

Ψήφισμα

800×RGB×600

Διάστημα εικονοκυττάρου

0.1905 χιλ. × 0.0635 χιλ. (H×V)

Χρώμα

65536 χρώματα (δεκαεξάμπιτα)

Περιοχή εξέτασης

211.2 χιλ. × 158.4mm

Γενική διάσταση

255 χιλ. × 176.8mm × 16.5 χιλ. (Ν)/18.5 χιλ. (Τ)

Καθαρό βάρος

765g) (Ν/805g (Τ)

Επιτροπή TFT

Μια επιτροπή βιομηχανίας επιπέδων

Οθόνη αφής

Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων
Ή χωρίς οθόνη αφής είναι προαιρετικός.

Παράμετρος Backlight

Τύπος Backlight

Οδηγήσεις

Φωτεινότητα

300 cd/m2
(Η φωτεινότητα μπορεί να είναι διευθετήσιμη σε 100 επίπεδα.)

Αντίθεση

500:1

Ζωή Backlight

30.000 ώρες

Γωνία εξέτασης

70°/70°/50°/60° (L/R/U/D)

Θερμοκρασία εργασίας

-20°C ~ +70°C

Υγρασία εργασίας

60°C, 90%

Θερμοκρασία αποθήκευσης

-30°C ~ +85°C

Τρόπος οθόνης

Ψηφιακός

Παράμετρος απόδοσης

ΚΜΕ

CortexM3 STM32F103

Ελεγκτής LCD

CPLD EPM240

Αναζωογονήστε το ποσοστό

60Hz

Ταχύτητα μετατροπής εικόνων

46 ms/picture (22 pictures/s)

Αστραπιαία σκέψη

Τυποποιημένο 2GB, επέκταση 4GB

Ποσό μνήμης για την εικόνα

236 εικόνες

Διεπαφή

Διεπαφή RS232/TTL UART
(Επεκταθείτε σε RS485 τόσο επάνω.)

Μεταφόρτωση εικόνων

MiniUSB2.0 (12Mbps) & κάρτα SD

Σειρά τάσης

DC4.5V ~ 20V (χαρακτηριστική αξία: 12V)

Δύναμη

5.0W

Έκθεση δοκιμής

MTBF

4,250,000H

Θερμοκρασία εργασίας

-30°C ~ +85°C

Υγρασία αέρα

60°C, 90%

Συνεχής δοκιμή δόνησης

10-55Hz, 1.5mm, 10G

Δοκιμή επιτάχυνσης αντίκτυπου

6ms, 100G

Δοκιμή ESD

10KV

Δοκιμή αξιοπιστίας ακτινοβολίας

44W

Με την ΚΜΕ & τη Drive συσκευή

Ελεγχόμενος από οποιοδήποτε MCU

Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών

επίδειξη 65536 χρώματος TFT

Οθόνη αφής

ΔΙΕΠΑΦΉ RS232/RS485/TTL UART & ΛΙΜΈΝΑΣ USB

Ευρεία σειρά τάσης

Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα

Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης!

Χρησιμοποιημένος ως αφή-ελεγκτής, σύστημα επίδειξης tft-LCD, κ.λπ.

Κύριο μέγεθος της ενότητας TFT LCD

Μέγεθος

Ψήφισμα

3.5»

320*240

4.3»

480*272

5»

640*480 480*272 800*480

5.6»

640*480

7»

800*480 800*600 1024*600

8»

800*600 800*480 1024*768

9»

800*480

10.4»

800*600

12.1»

800*600

15.1»

1024*768
