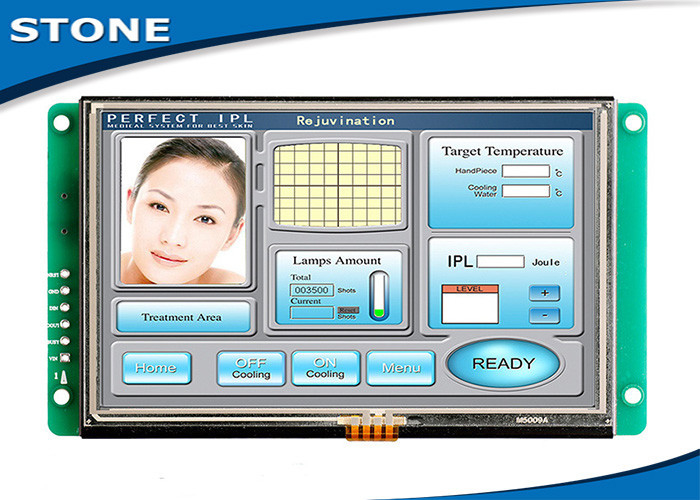

Ενότητα οθόνης αφής ΚΜΕ TFT LCD
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Μέγεθος: | 5.0» | χρώμα: | 65 Κ |
|---|---|---|---|
| Ψήφισμα: | 800 * 480 | Κλίμακα επίδειξης: | 16:9 |
| Φωτισμός: | LED | Διασύνδεση: | RS232/RS485/CMOS/USB |
| CPU: | Φλοιός | Κατηγορία LCD: | Α |
| Υψηλό φως: | λειτουργική μονάδα οθόνη LCD,δομοστοιχεία LCD οθόνη |
||
οθόνη αφής 16bits με την ΚΜΕ, ενότητα ψηφίσματος TFT LCD 800*480 με το λιμένα rs485
Περιγραφή προϊόντων
1. Ελεγχόμενος από οποιοδήποτε MCU μέσω των απλών «συνόλων εντολής»
2.Used όπως αφή-σύστημα ελεγκτών & επίδειξης tft-LCD
3. εύκολο λογισμικό 3 για να σας βοηθήσει να τρέξετε το προϊόν μας.
Περιγραφή λογισμικού
Σας προσφέρουμε 3 απλά λογισμικά για να εργαστούμε με την ενότητα tft-LCD.
1. Βοηθητικό λογισμικό: Για να φορτώσει τις εικόνες και τα αρχεία στην ενότητα tft-LCD, και να καταδείξουν τις εντολές.
2. Λογισμικό ελέγχου αφής: Για να δημιουργήσει το αρχείο ελέγχου.
3. Λογισμικό πηγών: Για να δημιουργήσει το αρχείο πηγών.
Παράμετρος προϊόντων
Πρότυπο: STI050WT-03 (βιομηχανικός τύπος)
Φυσική παράμετρος | |
Πρότυπο | STI050WT-03 |
Μέγεθος (ίντσα) | 5.0» |
Ψήφισμα | 800×RGB×480 |
Διάστημα εικονοκυττάρου | 0.1905 χιλ. × 0.0635 χιλ. (H×V) |
Χρώμα | 65536 χρώματα (δεκαεξάμπιτα) |
Περιοχή εξέτασης | 108 χιλ. × 64.8 χιλ. |
Διάσταση επίδειξης | 109.5 χιλ. × 66.3 χιλ. |
Γενική διάσταση | 137.5 χιλ. × 77.2 χιλ. × 15.6 χιλ. (Ν)/16.5 χιλ. (Τ) |
Καθαρό βάρος | 185g) (Ν/200g (Τ) |
Επιτροπή TFT | Μια επιτροπή βιομηχανίας επιπέδων |
Οθόνη αφής | Επίπεδο 4 βιομηχανίας αντίσταση καλωδίων |
Παράμετρος Backlight | |
Τύπος Backlight | Οδηγήσεις |
Φωτεινότητα | 300 cd/m2 |
Αντίθεση | 500:1 |
Ζωή Backlight | 30.000 ώρες |
Γωνία εξέτασης | 70°/70°/60°/70° (L/R/U/D) |
Θερμοκρασία εργασίας | -20°C ~ +70°C |
Υγρασία εργασίας | 60°C, 90% |
Θερμοκρασία αποθήκευσης | -30°C ~ +85°C |
Τρόπος οθόνης | Ψηφιακός |
Παράμετρος απόδοσης | |
ΚΜΕ | CortexM3 STM32F103 |
Ελεγκτής LCD | CPLD EPM240 |
Αναζωογονήστε το ποσοστό | 60Hz |
Ταχύτητα μετατροπής εικόνων | 30 ms/picture (33 pictures/s) |
Αστραπιαία σκέψη | Τυποποιημένο 2GB, επέκταση 4GB |
Ποσό μνήμης για την εικόνα | 314 εικόνες |
Διεπαφή | Διεπαφή RS232/TTL UART |
Μεταφόρτωση εικόνων | MiniUSB2.0 (12Mbps) & κάρτα SD |
Σειρά τάσης | DC5.0V ~ 20V (χαρακτηριστική αξία: 12V) |
Δύναμη | 3.0W |
Έκθεση δοκιμής | |
MTBF | 4,250,000H |
Θερμοκρασία εργασίας | -30°C ~ +85°C |
Υγρασία αέρα | 60°C, 90% |
Συνεχής δοκιμή δόνησης | 10-55Hz, 1.5mm, 10G |
Δοκιμή επιτάχυνσης αντίκτυπου | 6ms, 100G |
Δοκιμή ESD | 10KV |
Δοκιμή αξιοπιστίας ακτινοβολίας | 44W |
Πλεονεκτήματα
Με την ΚΜΕ & τη Drive συσκευή |
Ελεγχόμενος από οποιοδήποτε MCU |
Καμπύλη κειμένων εικόνων επίδειξης μέσω των εντολών |
επίδειξη 65536 χρώματος TFT |
Οθόνη αφής |
ΔΙΕΠΑΦΉ RS232/RS485/TTL UART & ΛΙΜΈΝΑΣ USB |
Ευρεία σειρά τάσης |
Ευρέως χρησιμοποιημένος σε πολλοί το διάφορο βιομηχανικό τομέα |
Εύχρηστος! Ισχυρή λειτουργία! Κόστος και χρόνος αποταμίευσης! |
Χρησιμοποιημένος ως αφή-ελεγκτής, σύστημα επίδειξης tft-LCD, κ.λπ. |
Αρχή εργασίας
Η ενότητα tft-LCD επικοινωνεί με τον κύριο ελεγκτή μέσω της εντολής, κατόπιν ο κύριος ελεγκτής θα έλεγχε τη μηχανή για να εργαστεί μετά από να λάβει τις εντολές.
Παρακαλώ σημειώστε: Ο κύριος ελεγκτής μπορεί να σχεδιαστεί από το μηχανικό με οποιοδήποτε MCU.
Άλλα πρότυπα
Κύριο μέγεθος της ενότητας TFT LCD | |
Μέγεθος | Ψήφισμα |
3.5» | 320*240 |
4.3» | 480*272 |
5» | 640*480 480*272 800*480 |
5.6» | 640*480 |
7» | 800*480 800*600 1024*600 |
8» | 800*600 800*480 1024*768 |
9» | 800*480 |
10.4» | 800*600 |
12.1» | 800*600 |
15.1» | 1024*768 |
